基于英特爾公司40G以太網XL710-BM2以太網控制器,不但具備一般適配器通訊功能,而且還具有Bypass設備鏈路和鏈路切換等功能,最新電源優化解決方案的以太網適配器
產品說明

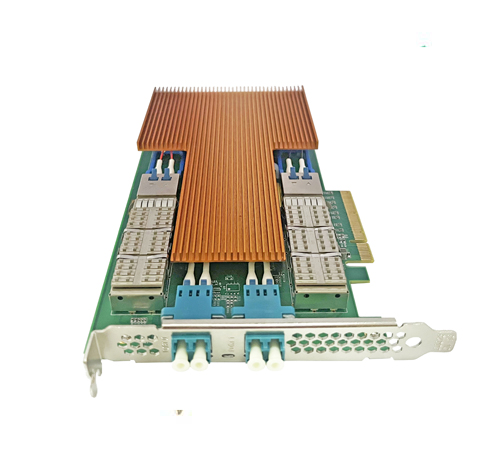

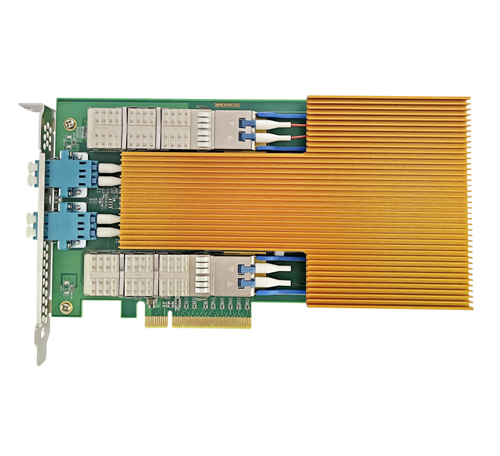

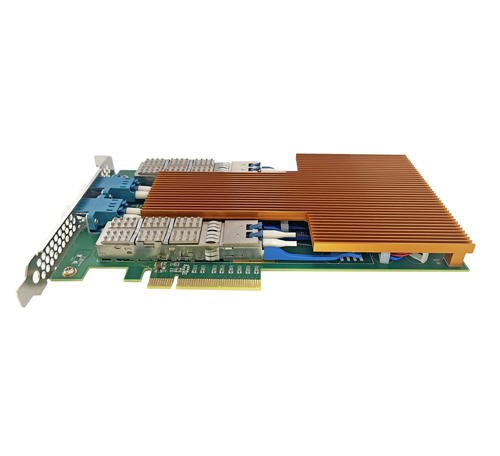

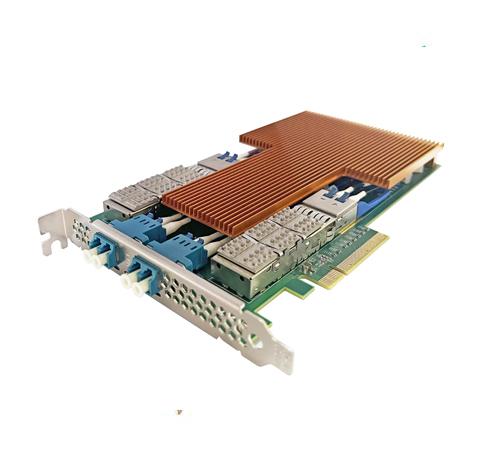

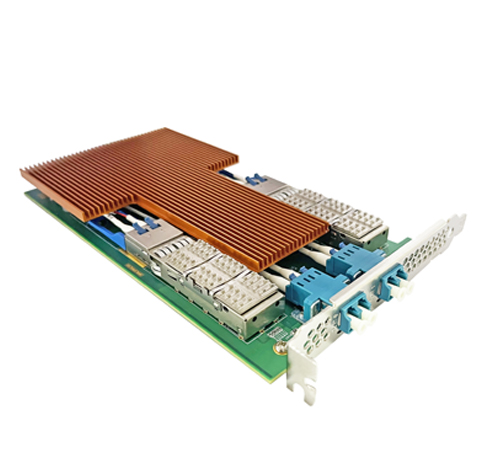

光潤通生產的的單路雙端口光纖40G萬兆Bypass以太網旁路服務器適配器F4002EBPLR-V3.0是PCI-ExpressX8網絡接口卡,在PCI-E適配器上包含兩個光纖(LR)萬兆以太網端口。此適配器面向內聯網絡系統,可在系統出現故障時維護網絡連接。
F4002EBPLR-V3.0雙端口光纖萬兆以太網旁路服務器適配器支持正常旁路和斷開模式。在普通(Normal)模式下,端口是獨立的接口,而在在旁路(BYPASS)模式下,從一個端口接收的所有數據包都將傳輸?shù)较噜彾丝冢跀嚅_(Disconnect)模式下,適配器模擬開關/路徑電纜斷開。
F4002EBPLR-V3.0服務器適配器可以在主機系統故障,電源關閉或軟件請求時繞過或斷開其以太網端口。在旁路(Bypass)模式下,以太網端口的連接與系統斷開連接并切換到另一個端口,以在以太網端口之間創建交叉連接環回。因此,在旁路模式中,從一個端口接收的所有分組都被發送到相鄰端口,反之亦然。此功能可以繞過發生故障的系統,并為網絡提供最長的運行時間。F4002EBPLR-V3.0雙端口光纖40GPCIEBypass服務器適配器包括一個板載WDT(看門狗定時器)控制器。適配器的軟件驅動程序或軟件應用程序可以將命令寫入板載WDT控制器。適配器的軟件驅動程序,WDT控制器和旁路電路提供了一個控制和管理適配器模式的接口。
光潤通F4002EBPLR-V3.0的雙端口光纖萬兆以太網旁路服務器適配器基于英特爾XL710-BM2以太網控制器,具有優越的產品性能。
Bypass/Disconnect功能:
1,在電源故障,系統掛起或軟件應用程序掛起時繞過/斷開以太網端;
2,軟件可編程旁路,斷開或正常模式;
3,板載(WDT)控制器;
4,軟件可編程超時間隔;
最大3,276,800mSec(3,276.8Sec)
最小100mSec(0.1Sec)
WDT計算公式=(2^wdt_interval_parameter)*(0.1)sec.
wdt_interval_parameter:{合法取值范圍:0-15};
5,軟件可編程WDT啟用/禁用計數器;
6,軟件可編程旁路功能啟用/禁用;
7,軟件可編程斷開功能啟用/禁用;
8,上電時的軟件可編程模式(旁路,正常或斷開模式);
9,電源關閉時的軟件可編程模式(旁路,正常模式);
10,每兩個端口獨立旁路操作;
11,可以模擬標準NIC功能。
外部網絡支持:
光纖萬兆以太網40GBASE-LR:
1,40G光纖以太網端口支持40GBASE-LR(1310nm LAN PHY);
2,集成兩塊40G 1310nm 10KM SFP28光模塊,模塊不可插拔,可根據客戶需要調整不同傳輸距離的單模模塊;
網卡性能:
1, IPV4和IPV6支持IP / TCP和IP / UDP接收校驗和卸載;
2, 用于數據包重組的分段UDP校驗和卸載;
3, CPU利用率 - XL710-BM2支持降低CPU利用率,主要是通過支持接收端合并(RSC);
4, 每個端口支持64個虛擬機設備隊列(VMDq);
5, 支持直接緩存訪問(DCA);
6, 高級內存架構通過在TSO數據包之前減少延遲。 TSO分組可以與去往線路的其他分組交織;
7, 使用MSI和MSI-X最小化設備I / O中斷;
8, 卸載TCP / IP / UDP校驗和計算和TCP分段;
9, 大容量片上接收數據包緩沖區(512 KB);
10, 大片上發送數據包緩沖區(160 KB);
11, 支持PCI規范3.0版本中定義的VPD(重要產品數據)功能;
12, 時間同步 - IEEE1588-精確時間協議(PTP);
13, 除了EEDC功能之外,還支持BCN(后向擁塞通知)協議。
主機接口:
PCI Express X8通道;
支持PCI Express Base Specification 3.0(8GT / s)。
規格 | |||
產品代號 | F4002EBPLR-V3.0 | ||
以太網控制器 | 英特爾?XL710-BM2 | ||
端口 | 雙端口 | ||
接口速率 | 40Gb/S | ||
連接器 | QSFP+光口連接 | ||
支持的插槽高度 | 半高和全高 | ||
Intel虛擬化(SR-IOV) | 支持 | ||
工作溫度 | 0°C — 55°C | ||
工作濕度 | 0% — 90%無凝結 | ||
LED 指示燈 | 藍色為閃爍為40GB/s,綠色常亮為link狀態,指示燈未亮為無網絡狀態 | ||
巨型幀 | 支持 | ||
額定功率 | 8.7W | ||
速度和槽寬 | 8GT/S,x8Lane | ||
物理規格 | |||
長 | 19.5cm | ||
寬 | 11.115cm | ||
全高擋片 | 12.00cm | ||
PCIE 規格 | X8 | ||
操作系統支持 | |||
操作系統 | X64 | IPF1 | |
Windows Server* 2016 Core/Hyper-V/Nano Server | ● | ||
Windows Server* 2012 R2/R2 Core/Hyper-V/R2 Hyper-V | |||
Windows Server* 2008 R2/R2 Core/R2 Hyper-V | ● | ||
Linux* Stable Kernel version 2.6/3x and 4x | ● | ● | |
Linux RHEL 6.8 and RHEL 7.3 | ● | ● | |
Linux SLES 12 SP2 | ● | ||
FreeBSD* 10.3/11 | ● | ||
Vmware* ESXi 6.0/6.5 | ● | ||
WinPE* 3.0 (2008 R2 PE), 4.0 (2012 PE), (2012 R2 PE), 6.0 (2016 PE) | ● | ||
Linux RHEL 5.5 、6.0 | ● | ● | |
Linux SLES 10 SP3 | ● | ● | |
Linux SLES 11 SP1 | ● | ● | ● |
FreeBSD* 8.0,9 | ● | ● | |
UNIXWare7.1.4 | ● | ● | |
VMware* ESX 4.03 | ● | ||
VMware ESX 4.13 | ● |
