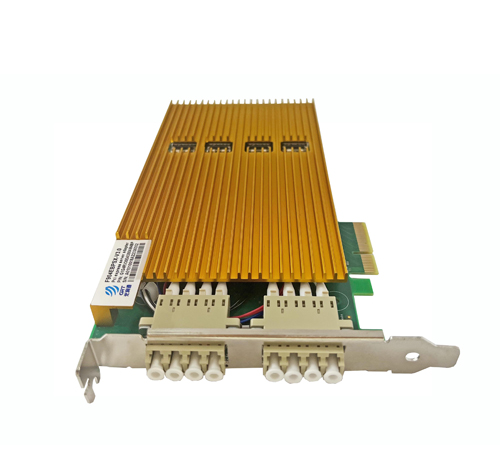

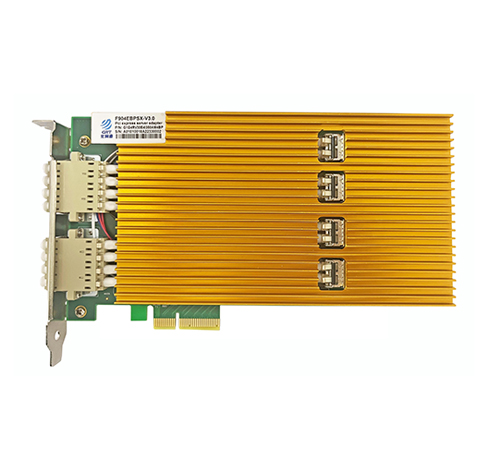

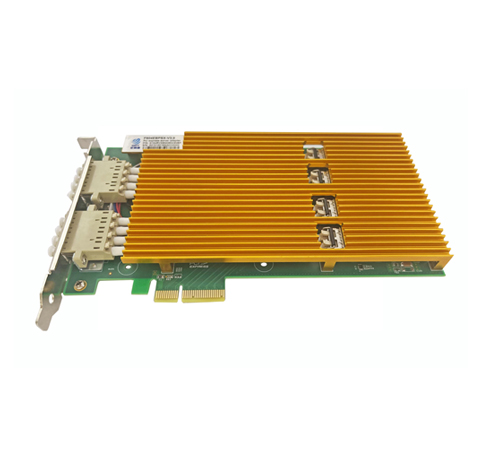

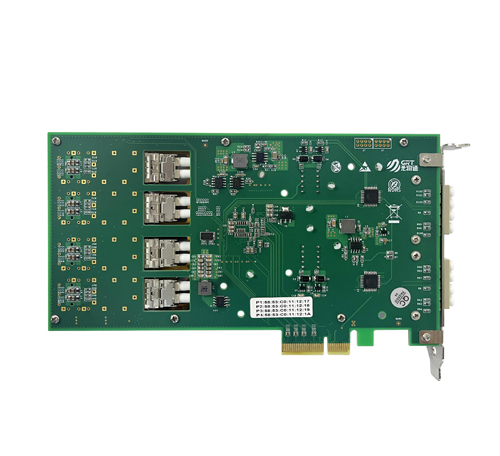

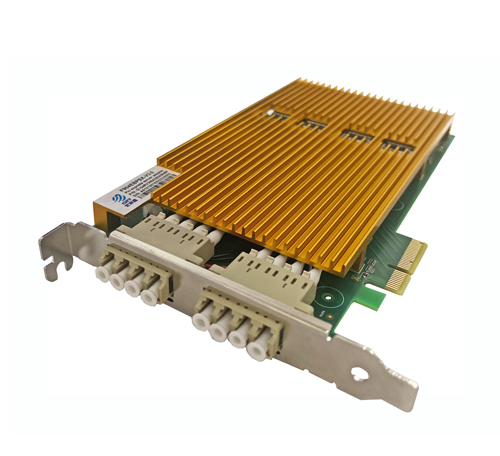

光潤通生產的千兆雙路四端口光纖Bypass以太網旁路服務器適配器F904EBP-V3.0,是PCI-ExpressX4網絡接口卡,適配器上包含4個千兆以太網端口。F904EBP-V3.0適配器面向內聯網絡系統,可在網絡出現故障時,方便維護網絡連接。
F904EBP-V3.0四端口千兆以太網旁路服務器適配器,支持正常旁路和斷開模式。在普通(Normal)模式下,端口是獨立的接口,而在旁路(BYPASS)模式下,從一個端口接收的所有數據包都將傳輸到相鄰端口,在斷開(Disconnect)模式下,適配器模擬開關/路徑電纜斷開。
F904EBP-V3.0服務器適配器可以在主機系統故障,電源關閉時繞過或斷開其以太網端口。在旁路(Bypass)模式下,以太網端口的連接與系統斷開連接并切換到另一個端口,以在以太網端口之間創建交叉連接環回。因此,在旁路模式中,從一個端口接收的所有分組都被發送到相鄰端口,反之亦然。此功能可以繞過發生故障的系統,并為網絡提供最長的運行時間。F904EBP-V3.0四端口千兆PCI-EBypass服務器適配器,包括一個板載WDT(看門狗定時器)控制器。適配器的軟件驅動程序或軟件應用程序可以將命令寫入板載WDT控制器。適配器的軟件驅動程序,WDT控制器和旁路電路提供了一個控制和管理適配器模式的接口。
光潤通F904EBP-V3.0的雙端千兆以太網旁路服務器適配器,基于英特爾I350AM4以太網控制器,具有優越的產品性能。
產品特點
四端口千兆以太網適配器提供雙纖LC光接口連接
創新的電源管理功能和節能以太網(EEE),集成的直接存儲器提高效率并降低功耗
靈活的I/O虛擬化技術為端口區分和服務質量(QoS)提供了多達32條虛擬通道
可拓展的iscsi提供具有成本效益的SAN連接性能
高性能主機接口設計PCIExpress2.1
可實現對主干網絡線路通信的保護
Bypass/Disconnect功能:
1,在電源故障,系統掛起或軟件應用程序掛起時繞過/斷開以太網端;
2,軟件可編程旁路,斷開或正常模式;
3,板載(WDT)控制器;
4,軟件可編程超時間隔
最大3,276,800mSec(3,276.8Sec)
最小100mSec(0.1Sec)
WDT計算公式=(2^wdt_interval_parameter)*(0.1)sec.
wdt_interval_parameter:{合法取值范圍:0-15};
5,軟件可編程WDT啟用/禁用計數器;
6,軟件可編程旁路功能啟用/禁用;
7,軟件可編程斷開功能啟用/禁用;
8,上電時的軟件可編程模式(旁路,正常或斷開模式);
9,電源關閉時的軟件可編程模式(旁路,正常模式);
10,每兩個端口獨立旁路操作;
11,可以模擬標準NIC功能。
三種工作模式:

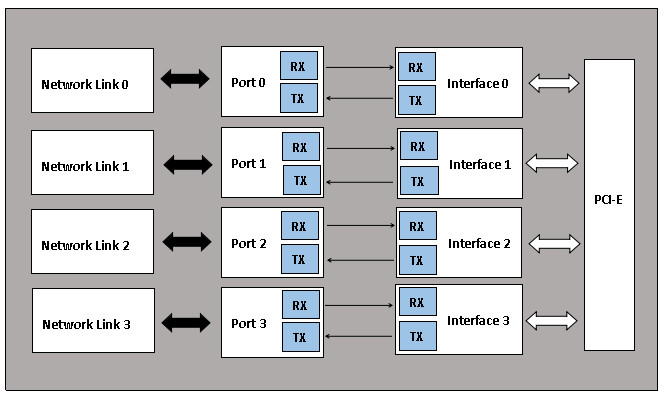

正常工作模式:

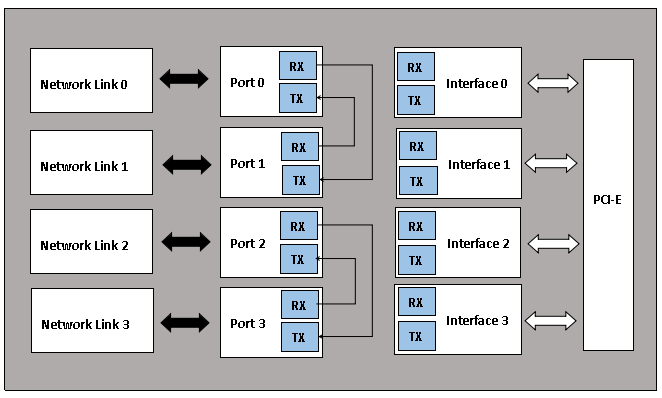

Bypass工作模式:

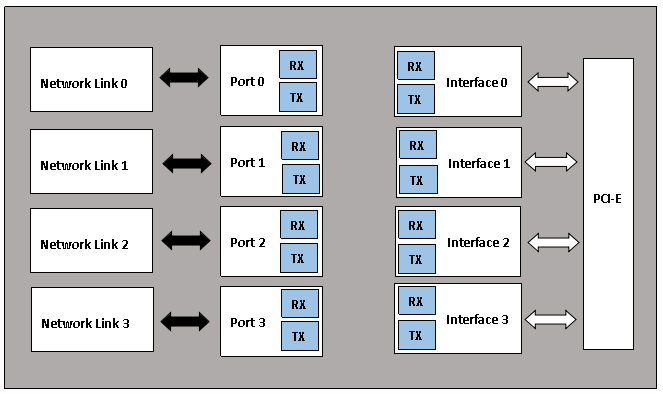

Disconnect工作模式:
規格 | |||
產品代號 | F904EBP-V3.0 | ||
以太網控制器 | Intel? I350AM4 | ||
端口 | 四端口 | ||
接口速率 | 1Gb/S | ||
連接器 | LC雙工 | ||
Bypss鏈路數量 | 雙路 | ||
支持的插槽高度 | 半高和全高 | ||
工作溫度 | 0°C — 55°C | ||
工作濕度 | 0% — 90%無凝結 | ||
LED 指示燈 | 綠色為閃爍為 1GB/s 指示燈未亮為無網絡狀態 | ||
QOS流量管理 | 支持 | ||
虛擬機設備隊列(VMDQ) | 支持 | ||
智能卸載 | 支持 | ||
Intel虛擬化(SR-IOV) | 支持 | ||
額定功率 | 6.2W | ||
速度和槽寬 | 5GT/S,x4Lane | ||
物理規格 | |||
長 | 9.75cm | ||
寬 | 5.329cm | ||
全高擋片 | 12.00cm | ||
PCIE 規格 | X4 | ||
操作系統支持 | |||
操作系統 | |||
Linux* | |||
Stable Kernel version 2.6 | |||
Linux RHEL 5.5 、6.0 | |||
Linux SLES 10 SP3 | |||
Linux SLES 11 SP1 | |||
FreeBSD* 8.0,9 | |||
UNIXWare7.1.4 | |||
VMware* ESX 4.03 | |||
VMware ESX 4.13 | |||
VMware ESX 5.03 |
