隨著醫院信息化的不斷深入,醫院HIS系統、LIS系統、CIS系統、PACS等系統相互融合,醫院的信息化建設也已經從簡單的數據業務應用逐步發展到數據、圖像、視訊等多業務統一承載,而傳統醫院網絡已經無法滿足新業務的需求。一個穩定、高效、兼容、安全的網絡規劃建設已迫在眉睫。
某醫院現有核心網絡建成于2008年,多年經過多次擴容改建,在中心機房空間、數據處理能力、數據存儲空間、數據安全、核心交換能力、鏈路冗余、網絡安全、網絡結構鞥諸多方面已不能完全滿足醫院發展要求,亟待升級改造,以保證各個組成部分能夠高效協同,穩定運行,能夠對醫院的數字醫院建設提供有力支撐,滿足未來5-10年的發展需求。

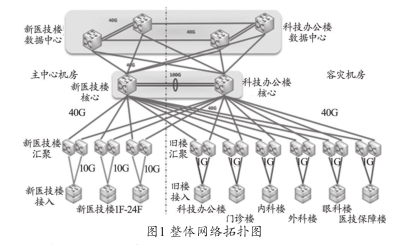

醫院園區樓宇分布分散,考慮到醫療業務數據的可靠性和網絡可管理型,園區網絡采用樓層接入一樓宇匯聚一機房核心的三層樹狀結構,核心層通過100G鏈路互聯,采用虛擬化技術,為形成雙活數據中心奠定網絡基礎。主中心機房和災備機房分別配置兩臺核心交換機及四臺數據中心核心交換機,為全網提供頂層路由和數據處理。按照樓宇分布情況,將整個網絡劃分為7個匯聚點,在每個樓宇設置冗余的匯聚交換機,各接入層交換機先匯聚至樓宇匯聚交換機,再通過雙聯路分別上聯至位于兩個中心機房的兩臺網絡核心交換機,核心交換機至匯聚交換機骨干網采用40G鏈路。新醫技樓接入層采用新購全千兆三層交換機替換現有的接入交換機,接入交換機在樓層弱電井經過環形堆疊后通過雙萬兆鏈路上聯至匯聚交換機。其他樓宇(舊樓)接入層采用替換后的現有新醫技樓交換機通過雙千兆鏈路上聯至所在樓宇匯聚交換機,最終形成千兆/萬兆混合到桌面、四萬兆骨干的園區網絡。
網絡改造后,質量提升主要體現在:①網速加快。采用網絡測速常用的大文件傳輸測試方法,經初步測試,桌面網絡傳輸速率在75-100MB/s之間,符合千兆網絡的網速要求(理論峰值128MB/s);②網絡穩定性增強,故障影響范圍縮小。改造前,因網線插錯,形成網絡環路導致整棟樓甚至全院網絡癱瘓,改造后同樣的問題只影響同一交換機上連接的計算機,最多補超過48臺。
